真空引水罐

真空引水罐

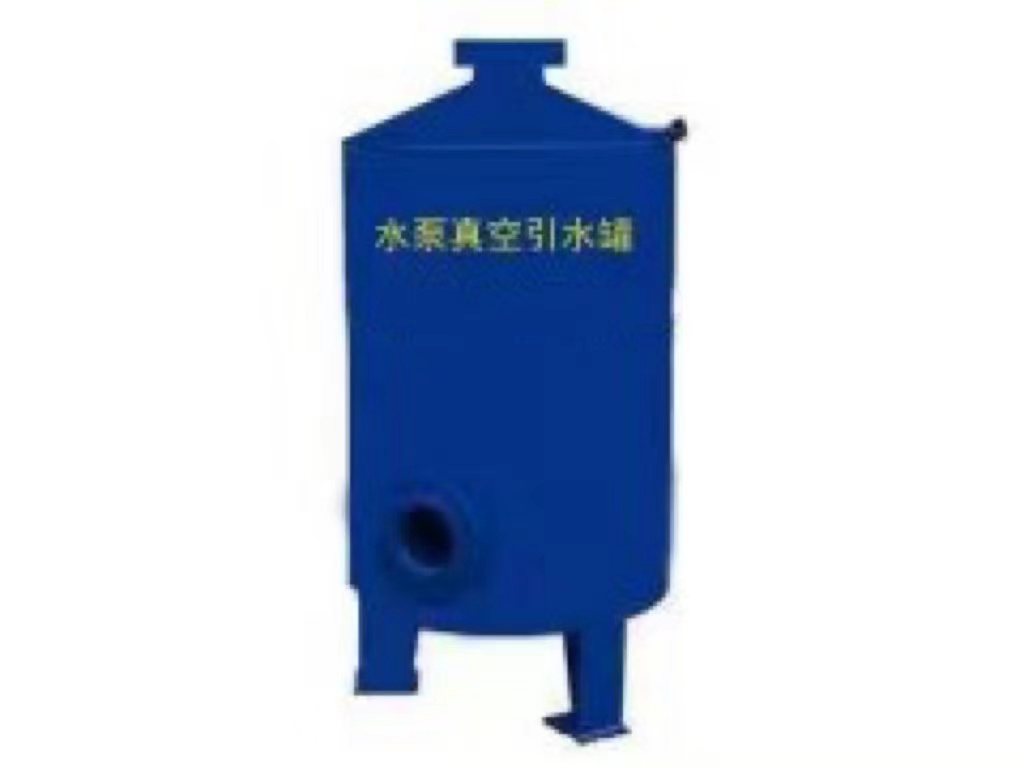

泵前真空引水罐是一種水泵吸水設備，也稱真空罐、引水筒、自動引水裝置。它是一具密封的罐體，串聯在泵前吸水管上，使水泵吸水口由負壓吸水變為正壓吸水。應用引水筒，具有結構設計合理，使用方便，運行可靠，占地面積小等特點，是給排水中較為理想的配套設備。

引水筒須裝在水泵前提取空氣，水泵起動前先開注水管和溢流管閥門，向引水筒送水，隨著水位升高到溢水管口為止，關閉溢流管閥門，啟動水泵，此時先抽引水罐內的存水，使液面下降至一定負壓，由此負壓迫使吸水管下的水，使水泵不斷送水，從而保證水泵的正常正轉。

引水筒在設計、制作與安裝等方面，需注意以下幾點：整套吸水系統必須是嚴密不漏氣。

盡量減少吸水管阻力，吸水管直徑應不小于水泵吸水口直徑，使其流速一化1.0m/s左右。

盡量減少吸水高度，在保證水泵能充滿水的情況下，盡可能降低引水筒的高度。

引水筒宜安裝在靠近水源處，盡量減少吸水管的長度。

引水筒的有效容積宜大不宜小，決不允許小于設計容積，以保證其吸水能力。

真空引水罐

泵前真空引水罐是一種水泵吸水設備，也稱真空罐、引水筒、自動引水裝置。它是一具密封的罐體，串聯在泵前吸水管上，使水泵吸水口由負壓吸水變為正壓吸水。應用引水筒，具有結構設計合理，使用方便，運行可靠，占地面積小等特點，是給排水中較為理想的配套設備。

引水筒須裝在水泵前提取空氣，水泵起動前先開注水管和溢流管閥門，向引水筒送水，隨著水位升高到溢水管口為止，關閉溢流管閥門，啟動水泵，此時先抽引水罐內的存水，使液面下降至一定負壓，由此負壓迫使吸水管下的水，使水泵不斷送水，從而保證水泵的正常正轉。

引水筒在設計、制作與安裝等方面，需注意以下幾點：整套吸水系統必須是嚴密不漏氣。

盡量減少吸水管阻力，吸水管直徑應不小于水泵吸水口直徑，使其流速一化1.0m/s左右。

盡量減少吸水高度，在保證水泵能充滿水的情況下，盡可能降低引水筒的高度。

引水筒宜安裝在靠近水源處，盡量減少吸水管的長度。

引水筒的有效容積宜大不宜小，決不允許小于設計容積，以保證其吸水能力。
